Назначение
Направляющий трос НТ-ГДЗС (далее изделие) предназначено для оснащения звеньев газодымозащитной службы (ГДЗС) в целях повышения безопасности их труда при решении оперативно-тактических задач в условиях ограниченной видимости при ведении боевых действий по тушению пожаров и проведении аварийно-спасательных работ.
Повышение безопасности труда при использовании Изделия достигается путем облегчения ориентирования в задымленном пространстве, предотвращения случаев нежелательного (непроизвольного) отделения пожарного от звена ГДЗС, обеспечения выхода звеньев ГДЗС с места пожара, проведения эвакуации людей при пожаре.
Направляющий трос НТ-ГДЗС сертифицирован
Стандарты
Технические характеристики
- Длина троса, не менее, м: 50
- Масса троса в сборе (с сумкой), кг, не более: 1,8
- Габаритные размеры сумки, Ш/Д/В мм, не более : 172/340/128
- Диаметр троса, мм: 5,0
- Разрывная нагрузка троса, кН, не менее: 4,0
- Разрывная нагрузка после воздействия температуры 450°С в течение 10 сек., кН, не менее: 3,0
- Разрывная нагрузка после воздействия открытого пламени в течение 30 сек, кН, не менее: 4,0
- Разрывная нагрузка после контакта с нагретым стержнем в течение 30 сек с нагретым до 450°С металлическим стержнем, кН, не менее: 4,0
- Разрывная нагрузка карабина, кН, не менее: 4,7
Устройство
- Направляющий (путевой) трос НТ-ГДЗС – текстильный канат, состоящий из арамидного сердечника в текстильной оплетке общим диаметром 5,0 мм, уложенный в сумку. Концы троса заделаны в коуши с карабинами. Длина троса 50 метров. По всей длине троса вплетена нить с флуоресцентным эффектом и установлены маячки яркого желто-зеленого цвета.
- Сумка – текстильная емкость с возможностью ношения на плече, ремне или ноге с креплением посредствам ремней. Сумка предназначена для укладки и переноски направляющего троса. Сумка имеет отверстие через которое трос, закрепленный на посту безопасности, при движении звена ГДЗС беспрепятственно разматывается, не создавая помех движению. Внутри сумки имеется петля для фиксации второго конца троса посредствам карабина. На лицевой стороне сумки имеется накладной карман для размещения комплекта ключей подключения дополнительных направляющих тросов НТ-ГДЗС.
- Карабин – соединительный элемент для закрепления направляющего троса.
- Маячок – конструктивное эллипсовидное утолщение на направляющем тросе, выполненное из пластических материалов. Маячки размещены по всей длине направляющего троса группами 3+1, что облегчает ориентацию в условиях ограниченной видимости.
Дополнительная информация

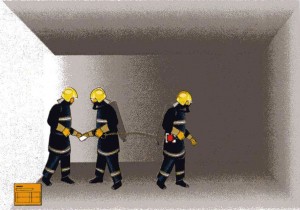

Рис. #1 Газодымозащитник присоединяет себя с помощью индивидуальной системы страховки AUTOROLL V6MAX к командиру звена ГДЗС. Командир звена ГДЗС с фонарем и средствами связи двигается вперед, ведя за собой членов звена. После окончания разведки звено возвращаетс

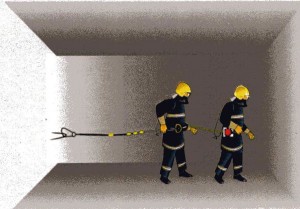

Рис. #2 Эллипсовидные сигнальные элементы направляющего троса НТ-ГДЗС не мешают движению карабинов индивидуальной системы страховки

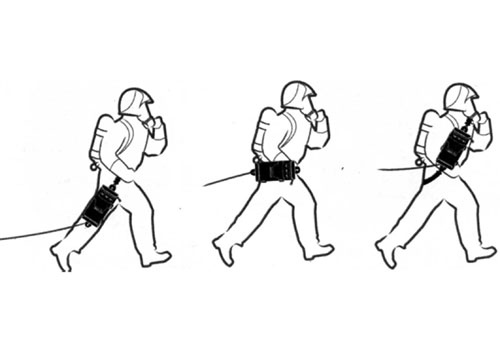

Рис. #3 Три способа ношения направляющего троса: на ноге, поясе и плече
Согласно ГОСТ Р 58446-2019 Техника пожарная. Комплект снаряжения для оснащения личного состава звена газодымозащитной службы. Общие технические требования. Методы испытаний
5.1.1 Комплект основного снаряжения звена газодымозащитной службы должен включать в себя:
для каждого газодымозащитника:
- средства индивидуальной защиты органов дыхания и зрения (далее - СИЗОД) - дыхательный аппарат со сжатым воздухом (далее - ДАСВ) или дыхательный аппарат со сжатым кислородом (далее - ДАСК);
- специальную защитную одежду (боевую одежду пожарного (далее - БОП);
- средства защиты ног (кожаная или резиновая обувь);
- средства защиты рук (рукавицы или перчатки (далее - СЗР);
- средства защиты головы (пожарная каска, подшлемник пожарного);
- средства страховки (пожарный спасательный пояс с пожарным карабином);
- ручной немеханизированный инструмент (пожарный топор в кобуре);
- устройства сигнализации о неподвижном состоянии газодымозащитников (радиомаяк или звуковой маяк);
- средства освещения места работы (индивидуальный пожарный фонарь);
дополнительно для одного из газодымозащитников звена ГДЗС:
- средства связи (радиостанция или переговорное устройство);
- средства обозначения пути следования газодымозащитников в непригодной для дыхания среде (путевой трос);
- средства самоспасания (пожарная спасательная веревка или устройство канатно-спускное пожарное, изолирующие самоспасатели пожарные для газодымозащитников);
- пожарное оборудование и средства пожаротушения (рабочая рукавная линия с примкнутым к ней перекрывным стволом или огнетушитель);
- немеханизированный инструмент для проведения специальных работ на пожаре (легкий лом, инструмент для открывания дверей и вскрытия конструкций);
- средства освещения места (групповой пожарный фонарь).
Код для заказа: НТ
